一.设备功能

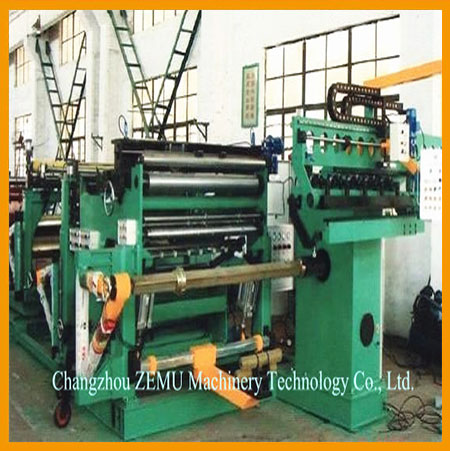

　　ZBJ1400箔式绕线机主要用于低压线圈的绕制，用于干式变压器的低压线圈的绕制，也适用于非晶合金线圈的绕制。

二.设备的主要构成

　　1.箔料开卷机2.剪切装置

　　3.层绝缘装置4.纠偏装置

　　5.端绝缘装置6.卷绕装置

　　7.焊接系统8.控制系统

三.主要技术指标

　　1.箔材开卷机构:

　　料卷内径：φ470mm-φ520mm

　　膨胀轴长度：1420mm

　　料卷外径：最大φ1000mm

　　料卷重量：最大2.5T

　　2.可绕制箔材

　　箔材宽度：150mm-1400mm

　　箔材厚度：0.5mm-2mm

　　3.绕制涨力

　　开卷机制动力：450N-20000N

　　4.绝缘（2套）

　　料卷内径：φ76mm

　　料卷外径：φ400mm

　　宽度：170mm-1460mm

　　绝缘厚度：0.08mm-0.4mm

　　绝缘涨力最大：600N(无级可调)

　　5.绕制单元

　　绕制转速：0-20RPM（无级可调）

　　箔材速度：30m/min(最大)

　　扭矩：13000NM(最大)

　　交流电动机：22KW

　　6.绕制尺寸

　　线圈外径：最大800mm（不包括引线）

　　线圈外径：最大1000mmMax（包括引线）

　　线圈长度：最大1450mm（不包括引线）

　　线圈长度：最大1700mm（包括引线）

　　线圈重量：最大800㎏（含绕制模）

　　7.绕制公差

　　箔材层层偏差：最大±0.5mm

　　单一线圈总偏差：最大±0.5mm

　　8.设备外形尺寸：5400×3300×2000mm
